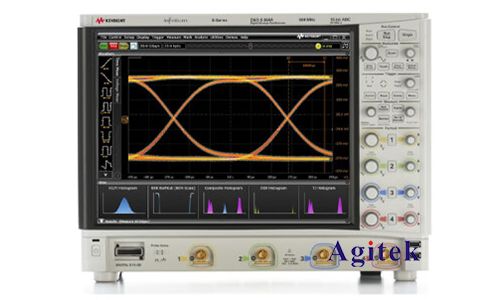

示波器作为电子测量中的重要工具，其采样率的设置直接影响到测量结果的准确性和可靠性。选择合适的采样率是确保信号完整重现的关键。本文将探讨示波器采样率的基本概念、影响因素以及如何根据实际需求设置合适的采样率。
一、采样率的基本概念
采样率（Sampling Rate）是指示波器每秒对输入信号进行采样的次数，通常以每秒采样点数（Samples per Second, S/s）或吉赫兹（GHz）为单位。根据奈奎斯特采样定理，为了无失真地重建信号，采样率必须至少是信号最高频率成分的两倍。在实际应用中，为了更精确地捕获信号细节，通常建议采样率至少为信号最高频率的5到10倍。
二、影响采样率选择的因素
- 信号频率：信号的最高频率是决定采样率的基础。对于高频信号，需要更高的采样率以避免混叠现象（即高频信号被误采样为低频信号）。例如，测量100MHz的信号，采样率至少应为500MHz到1GHz。
- 信号类型：不同类型的信号对采样率的要求不同。例如，数字方波信号包含丰富的高次谐波，需要更高的采样率来捕获其边沿细节；而正弦波信号相对简单，采样率要求较低。
- 测量精度需求：如果需要高精度的时间测量或快速边沿捕获，采样率越高越好。高采样率可以提供更精细的时间分辨率，减少测量误差。
- 存储深度限制：示波器的存储深度（Memory Depth）与采样率相关。在固定存储深度下，提高采样率会缩短可记录的时间长度。因此，需要在采样率和记录时间之间进行权衡。
- 带宽限制：示波器的带宽也会影响采样率的选择。通常，示波器的模拟带宽应高于信号最高频率，而采样率应至少为带宽的2.5倍以上，以确保信号完整性。
三、如何设置合适的采样率
- 计算最低采样率：首先确定信号的最高频率成分（fmax），然后根据奈奎斯特定理，采样率（fs）应满足 fs ≥ 2 × fmax。为了保险起见，建议 fs ≥ 5 × fmax。
- 考虑信号细节：如果信号包含快速边沿或瞬态事件，需要更高的采样率来捕获这些细节。例如，对于上升时间为1ns的数字信号，采样率至少应为1GHz以上。
- 平衡采样率与存储深度：在实际操作中，如果示波器存储深度有限，可以适当降低采样率以延长记录时间，但需确保采样率仍满足信号重建的最低要求。
- 利用示波器的自动设置功能：许多现代示波器提供自动设置功能，可以根据输入信号自动调整采样率。但自动设置可能无法满足特殊测量需求，因此建议手动验证和调整。
- 实际测试与验证：在设置采样率后，可以通过观察波形是否失真、测量参数是否准确来验证采样率的合适性。如果发现信号细节丢失或测量误差较大，应提高采样率。
四、常见应用场景的采样率建议
- 低频模拟信号（如音频信号）：信号频率通常在20kHz以下，采样率100kS/s到1MS/s即可满足需求。
- 数字通信信号（如UART、SPI）：信号频率通常在1MHz以下，采样率建议为5MS/s到50MS/s，具体取决于通信速率和边沿速度。
- 高速数字信号（如HDMI、USB）：信号频率可达数百MHz甚至GHz，采样率需要数GHz以上，并配合高带宽示波器使用。
- 电源噪声分析：信号频率较低，但需要捕获瞬态噪声，采样率建议在10MS/s到100MS/s之间。
五、
选择合适的示波器采样率是一个综合考虑信号特性、测量需求和仪器限制的过程。通过理解采样率的基本原理，结合实际应用场景，可以避免采样不足导致的信号失真，同时合理利用示波器资源。在实际操作中，建议先根据信号最高频率计算最低采样率，再根据测量细节需求进行调整，并通过实际波形观察验证设置是否合理。随着技术的发展，高采样率示波器越来越普及，但合理设置采样率仍然是保证测量准确性的关键步骤。
